HSB 30
Wysokotemperaturowy samoregulujący kabel grzejny
elektryczne systemy grzewcze
HSB 30
Pliki do pobrania
Zastosowanie:
Przewód HSB jest równoległą, samoograniczającą taśmą grzewczą przeznaczoną do ogrzewania kompensującego. Jest on stosowany zarówno do ochrony przed mrozem jak również do utrzymywania stałej temperatury technologicznej rurociągów, rurek impulsowych, zbiorników itp. na których występują wysokie temperatury technologiczne lub są one czyszczone parą.
Zalety:
- Możliwość płukania parą
- Samoograniczanie mocy grzejnej
- Możliwość stosowania w strefach zagrożonych wybuchem bez dodatkowego ogranicznika
- Cięcie w dowolnym miejscu w trakcie montażu dzięki równoległemu prowadzeniu żył zasilających
- Łatwość montażu dzięki dużej giętkości i niewielkim wymiarom
- Łatwe cięcie i konfekcjonowanie nawet w obszarach zagrożonych wybuchem
- Odporność na korozje i oddziaływanie związków chemicznych (takich jak węglowodory czy rozpuszczalniki) dzięki ochronnej powłoce zewnętrznej
- Wysoki stopień odporności na obciążenia mechaniczne
Opis/Charakterystyka:

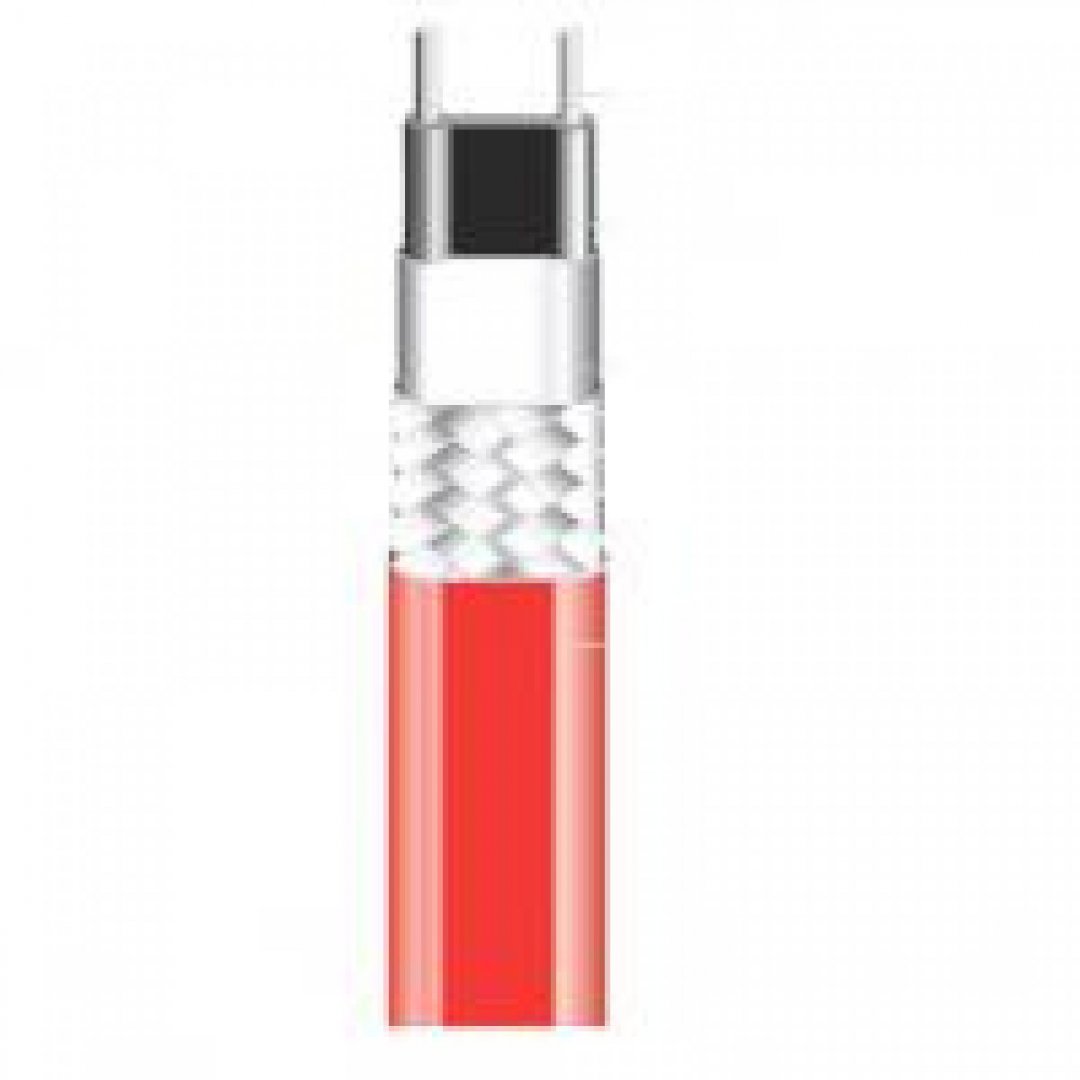

Element grzejny o rezystancji zależnej od temperatury, znajdującysię pomiędzy dwoma równoległymi żyłami miedzianymi, regulujei ogranicza moc taśmy grzewczej. Regulacja mocy grzejnej odbywasię automatycznie wzdłuż całej długości przewodu grzejnegow zależności od aktualnej wartości temperatury otoczenia.W sytuacji, gdy temperatura otoczenia wokół taśmy rośnie, wydatekciepła jest redukowany. Właściwość samoograniczania mocygrzejnej zabezpiecza przed przegrzaniem nawet wówczas, gdytaśma grzejna krzyżuje się. Stosowanie ogranicznika temperaturynie jest z reguły konieczne, nawet w strefie zagrożonej wybuchem.
Dzięki równoległemu prowadzeniu zasilania możliwe jest cięciekabla grzejnego na każdą wymaganą długość. Ta zaleta znacznieupraszcza proces projektowania i montażu. Kabel grzejny jest cięty ikonfekcjonowany, zgodnie z lokalnymi przepisami, bezpośrednio naplacu budowy. W przypadku uszkodzenia przewodu, nie jestpotrzebna wymiana całego obwodu, lecz tylko uszkodzonegofragmentu obwodu.
Przewód HSB dostępny jest w różnych wersjach i mocachjednostkowych.
Dane techniczne:
| Dane techniczne | HSB 30 |
| Moc grzejna przy +10°C - zasilanie 230V AC: - zasilanie 120V AC: | 30,0 W/m 31,8 W/m |
| Napięcie znamionowe: | od 208 do 254V AC od 110 do 120V AC |
| Wykonanie przeciwwybuchowe: | Ex II 2G Ex e II 200°C (T2), T3, T4 Ex II II 2D Ex tD A21 IP65 T200°C, T195°C, T130°C |
| Certyfikat systemu: | KEMA 08 ATEX 0110 IECEx KEM 09.0083 |
| Certyfikat częściowy: | KEMA 02 ATEX 2327 U IECEx KEM 07.0048 U CSA 1862457 |
| Max. rezystancja oplotu ochronnego: | <18,2Ω/km |
| Dopuszczalna temperatura otoczenia - przewód pod napięciem: - napięcie wyłączone, łącznie 1000h: | +120°C +190°C |
| Min. temperaturamontażu: | -60°C |
| Min. temperatura włączenia: | -60°C |
| Min. promień gięcia: | 25mm |
| Wymiary: | 10,2 x 4,8 mm |
| Max. długość obwodu grzejnego przy napięciu 254V (zabezpieczenie nadmiarowe o charakterystyce „C”) | |
| Zabezpieczenie | |
| 16A, włączenie przy +10°C 16A, włączenie przy -25°C 16A, włączenie przy -60°C | 200m 175m 165m |
| 20A, włączenie przy +10°C 20A, włączenie przy -25°C 20A, włączenie przy -60°C | 235m 235m 150m |
| 32A, włączenie przy +10°C 32A, włączenie przy -25°C 32A, włączenie przy -60°C | 235m 235m 235m |
| Max. długość obwodu grzejnego przy napięciu 120V (zabezpieczenie nadmiarowe o charakterystyce „C”) | |
| Zabezpieczenie | |
| 16A, włączenie przy +10°C 16A, włączenie przy -25°C 16A, włączenie przy -60°C | 100m 89m 82m |
| 20A, włączenie przy +10°C 20A, włączenie przy -25°C 20A, włączenie przy -60°C | 120m 120m 120m |
| 32A, włączenie przy +10°C 32A, włączenie przy -25°C 32A, włączenie przy -60°C | 120m 120m 120m |
Program produkcji:
| Opis | Typ | Moc wyjściowa | Kod do zamówienia |
HSB – równoległyprzewód grzejnyzasilany napięciem do 254V AC
|
HSB 10 | 10 W/m | 07-5803-210A |
| HSB 15 | 15 W/m | 07-5803-215A | |
| HSB 25 | 25 W/m | 07-5803-225A | |
| HSB 30 | 30 W/m | 07-5803-230A | |
| HSB 45 | 45 W/m | 07-5803-245A | |
| HSB 60 | 60 W/m | 07-5803-260A | |
HSB – równoległyprzewód grzejnyzasilany napięciem do 120V AC
|
HSB 10 | 10 W/m | 07-5803-110A |
| HSB 15 | 15 W/m | 07-5803-115A | |
| HSB 25 | 25 W/m | 07-5803-125A | |
| HSB 30 | 30 W/m | 07-5803-130A | |
| HSB 45 | 45 W/m | 07-5803-145A | |
| HSB 60 | 60 W/m | 07-5803-160A |
