ETR/F-1447A

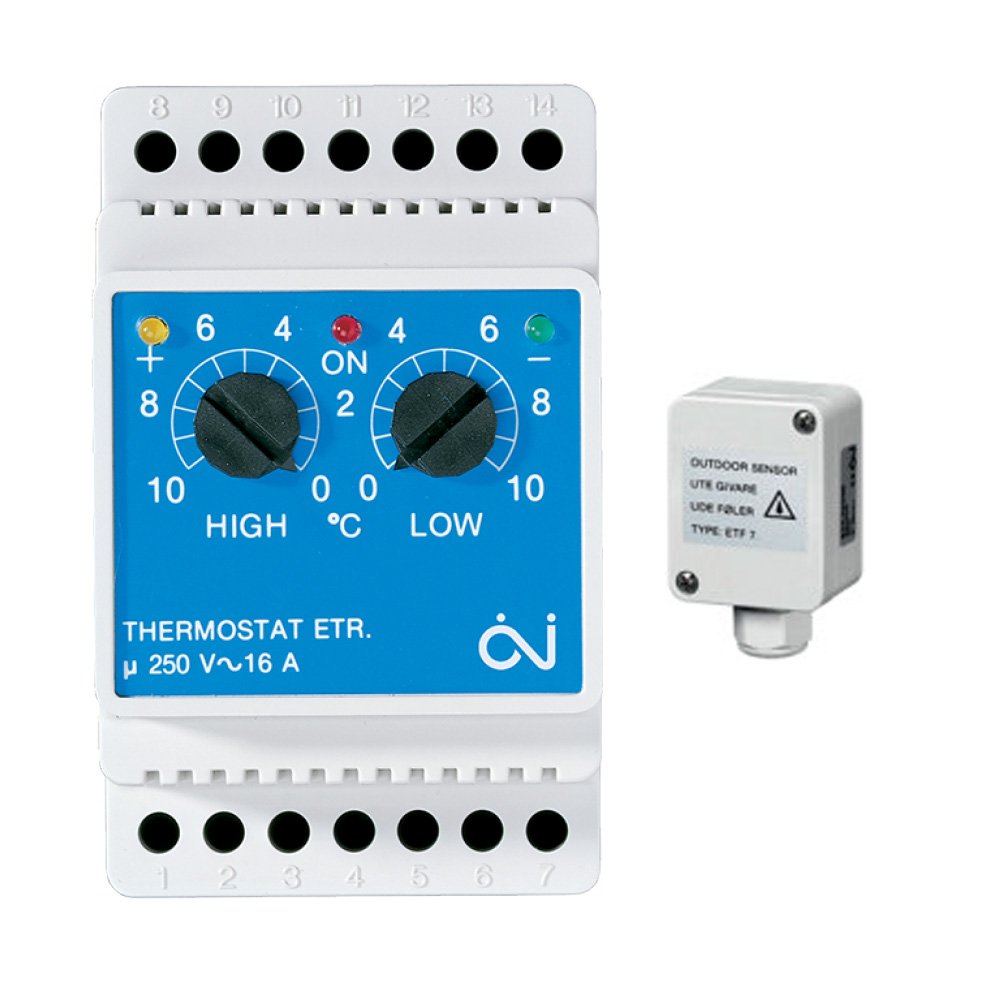

Termostat różnicowy dla systemów rynnowych z czujnikiem temperatury w osobnej obudowie

Zalety:

  • Zwarta obudowa modułowa do montażu na szynę DIN
  • Zestyk o zdolności łączeniowej 16A / 230V
  • Dwa zakresy temperatury
  • Diodowa sygnalizacja stanu pracy

Opis/Charakterystyka:

Termostat ETR jest dwustanowym regulatorem elektronicznym służącym do sterowania elektrycznymi systemami przeciwoblodzeniowymi dachów, rynien, wpustów dachowych itp. Termostat wyposażony jest w 2 pokrętła do nastawy górnej i dolnej temperatury pracy (przedziału temperatury pracy). Wbudowany przekaźnik z 1-polowym zestykiem o obciążalności 16A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami grzejnymi o mocy do 3600W (obciążenie rezystancyjne). Obudowa modułowa termostatu przystosowana jest do montażu na szynie DIN. Termostat współpracuje z czujnikiem NTC (seria ETF .44/99) umożliwiającym pomiar temperatury otoczenia.

Działanie:

Zmiana temperatury czujnika NTC podłączonego do wejścia pomiarowego termostatu powoduje zmianę jego rezystancji. Jeżeli wartość rezystancji temperatury czujnika mieści się w przedziale ustawionym pokrętłami na panelu termostatu nastąpi zamknięcie zestyku (podanie napięcia na obwód grzejny) i zapalenie czerwonej diody na panelu czołowym termostatu. Wyłączenie ogrzewania nastąpi w przypadku gdy temperatura czujnika będzie poza przedziałem wartości ustawionej na termostacie, co sygnalizowane jest przez zapalenie się odpowiedniej diody. Dioda zielona sygnalizuje spadek temperatury poniżej dolnego zakresu nastawy “–” Dioda żółta sygnalizuje wzrost temperatury powyżej górnego zakresu nastawy “+”.

Dane techniczne:

Napięcie zasilania 230V AC ±10%, 50/60 Hz *
Pobór mocy 3 VA
Zakres regulacji od –15°C do 0°C / od 0°C do +10°C
Zestyk 16A / 230V AC
Przekrój zacisków 2,5 mm²
Przekrój zacisków PE brak
Histereza 0,4°C
Stopień ochrony IP20
Temperatura pracy –20°C / +50°C
Zakres pracy czujnika ETF-744 –20°C / +70°C
Wymiary (wys. x szer. x głęb.) 86 x 52,5 x 58 mm

*na zamówienie dostępne wersje na napięcia 110V oraz 24V
