NVPF

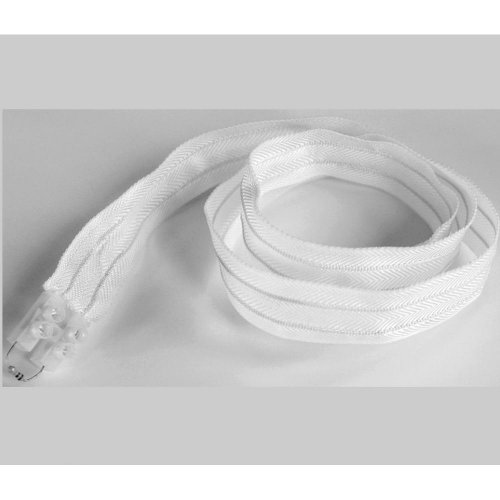

Taśmowy czujnik wycieku/nadmiernej wilgotności

Zastosowanie:

Taśmowy czujnik wycieku/nadmiernej wilgotności wykonany z taśmy o szerokości 20 mm z wplecionymi dwoma przewodami; napięcie czujnika maksymalnie 8V DC. Alarm obecności wody bądź nadmiernej wilgotności na szynę DIN do sygnalizacji wycieku: regulowana czułość 2-20mS, 500-50 kΩ, wbudowany przekaźnik 10A NVP to kontrola instalacji wodnych oraz ochrona wyposażenia np. urządzeń elektronicznych. Do NVP stosowany jest taśmowy czujnik dostępny na metry. Taśma instalowana jest w podłodze lub na rurach. Wystarczy kilka kropel wody na tasiemce, aby aktywować alarm. NVP może być stosowany do sterowania zaworem w systemie chłodzenia sufitowego w celu zabezpieczenia rur przed kondensacją pary wodnej. Czujnik taśmowy NVPF wykonany jest z taśmy bawełnianej o szerokości 20mm i posiada wplecione dwa druty. Obwód taśmy musi być zamknięty opornikiem 680kΩ. Czujnik jest podłączany do sygnalizatora NVP i w razie wilgoci czujnika, przewodność wzrasta (rezystancja maleje) i zgodnie z dostrojeniem czułości wbudowany przekaźnik przechodzi w stan alarmu (w tym samym momencie w typie NVP-16 jest załączony alarm dźwiękowy). Czujnik wzbudzi alarm w razie wilgoci/wycieku wody i dlatego nie powinien być montowany w miejscach, gdzie występowanie wilgoci jest zjawiskiem naturalnym. W razie długotrwałego wpływu wilgoci czujnik może korodować, i wtedy może wzrosnąć korozja galwaniczna. Czujnik powinien być tak zamontowany, aby nie istniała możliwość jego przemieszczania. Czujnik nie może być uziemiany. Klej NVPLjest specjalnym klejem o gąbczastej strukturze łatwo przepuszczającej wodę. Normalne zużycie kleju wynosi ok. 300ml na 25m czujnika. Przykład zastosowania W instalacji wody chłodzącej w systemie chłodzenia sufitowego czujnik wilgoci NVFP poprzez sygnalizator steruje zmknięciem zaworu, jeśli pojawi się niebezpieczeństwo kondensacji pary wodnej na chłodnych rurach.

Działanie:

NVP mierzy przewodność elektryczną obwodu czujnika. Jeżeli przewodność czujnika jest większa niż wartość nastawy na pokrętle regulatora NVP (czujnik jest wilgotny) wbudowany przekaźnik przejdzie w stan alarmu i czerwona dioda się zaświeci. Również, jeżeli będzie zwarcie bądź rozwarcie obwodu czujnika przekaźnik przejdzie w stan alarmu. Ponadto zielona dioda świeci się, jeżeli napięcie zasilania jest podłączone. Stanem alarmu jest nieaktywny przekaźnik (zwarte styki 5 i 7 jak na rys) i świecąca dioda. Dzięki temu możliwa jest również sygnalizacja zaniku napięcia. Schematy i przykłady zastosowania znajdziesz w karcie katalogowej PDF.

Dane techniczne:

Napięcie czujnika max 8V DC



Program produkcji:

NVPF Czujnik taśmowy dostępny na metry

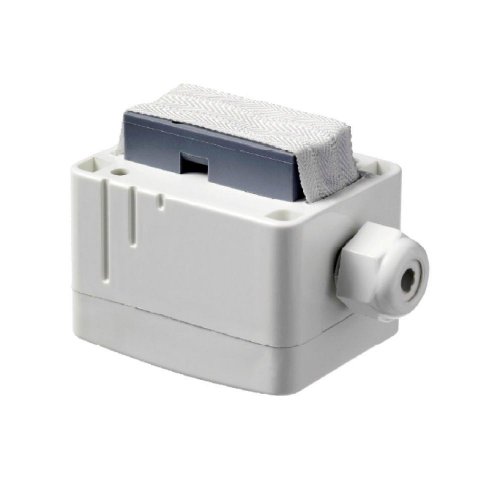

NVPF-16 Punktowy czujnik na rurę
Akcesoria
NVPFL Klej do czujnika taśmowego
