Regulator mocy 0-100%
elektryczne systemy grzewcze
EFM
Pliki do pobrania
Zastosowanie:
Regulatory mocy 0-100%, 230V lub 400V, obciążenie do 5,7kW przy 230VAC sygnał sterujący 0-10 VDC lub 4-20mA Regulator EFM jest stosowany w przypadku, gdy jest wymagane bezgłośne sterowanie ogrzewaniem elektrycznym np. sufitowym, podłogowym lub w systemach wentylacji. Może być również stosowany do sterowania ogrzewaniem w przemyśle. Regulator EFM sterowany jest napięciowym lub prądowym sygnałem.
Program produkcji:

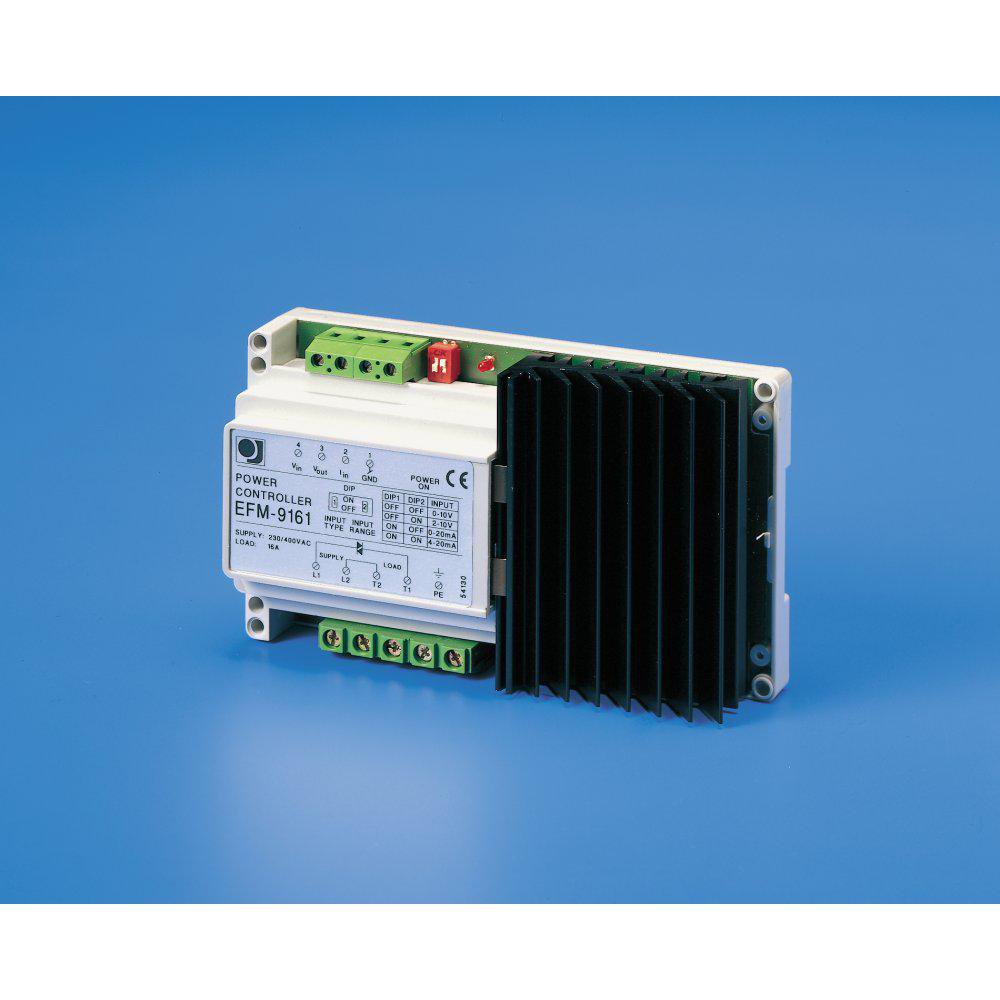

- EFM-9161:Obciązenie 16A 230V/3,7KW,400V/6,4KW
- EFM-9251:Obciążenie 25A,230V/5,7KW,400V/10KW
Dodatkowe wyposażenie
- ERZ - Regulator temperatury na szynę DIN
- EFRP-31 - Regulator temperatury na szynę DIN
- EFRP-91 - Regulator temperatury naścienny
Dane techniczne:
| Wejścia: | |
| Napięcie zasilania | 50-60 Hz, 230/400VAC ±10% z automatycznym przełącznikiem napięcia pracy. |
| Przełączniki nastawne DIP sygnału sterującego: | |
| impedancja, sygnał napięciowy DC | >100kΩ |
| - proporcjonalny | 0-10VDC |
| - proporcjonalny | 2-10VDC |
| sygnał prądowy DC | <3,3VDC |
| spadek napięcia (bocznik=170Ohm) | |
| - proporcjonalny | 0-20mA |
| - proporcjonalny | 4-20mA |
| dwustanowy sygnał ON/OFF | 24-400VAC |
| Wyjścia: | |
| EFM-9161 | 1x16A RMS |
| - max. obciążenie | 230V/3.7kW, 400V/6.4kW |
| - zalecane zabezpieczenie obwodu wyjściowego | 16A |
| EFM-9251 | 1x25A |
| - max. obciążenie | 230V/5.7kW, 400V/10kW |
| - zalecane zabezpieczenie obwodu wyjściowego | 25A |
| Zasilanie zewnętrznego regulatora EFRP | 14VDC, 15mA |
