Zalety:

• Zwarta obudowa modułowa do montażu na szynę DIN
• Zestyk o zdolności łączeniowej 16A / 230V
• Funkcja obniżki temperatury
• Sygnalizacja załączenia diodą LED

Opis/Charakterystyka:

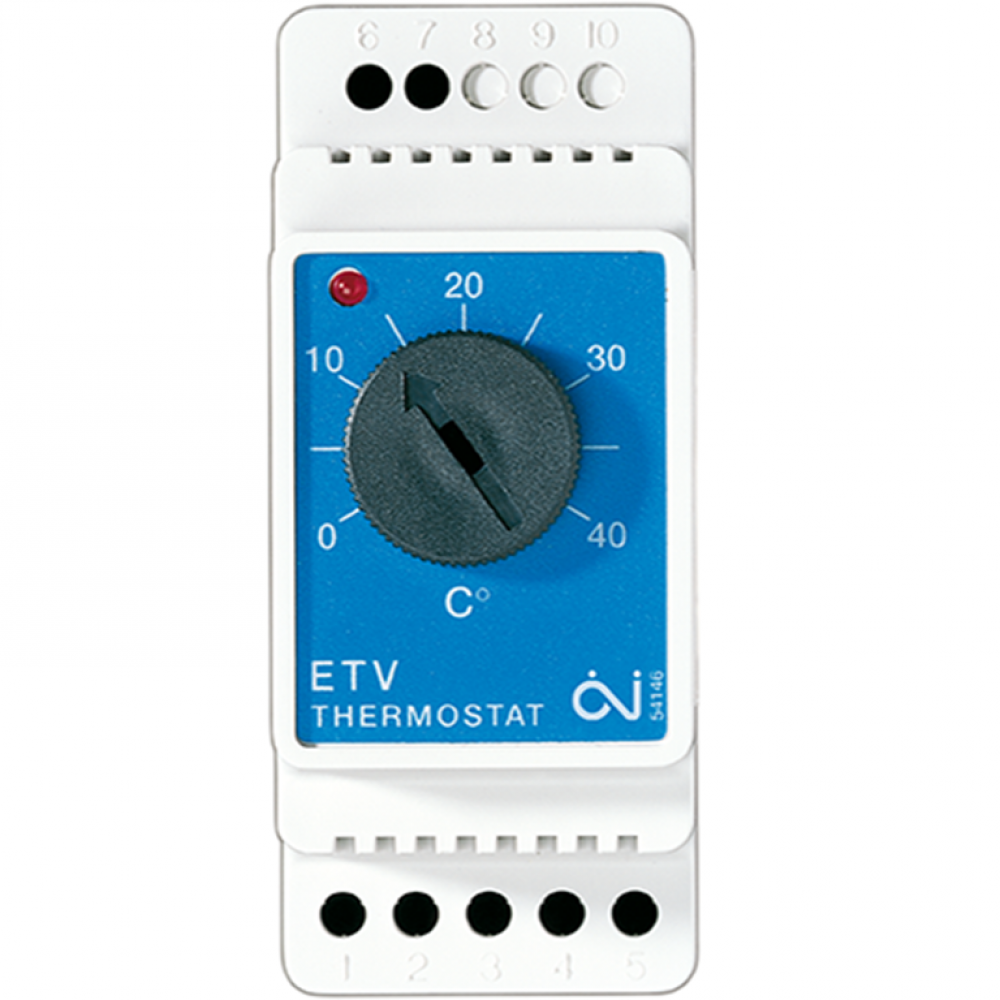

Termostat ETV jest dwustanowym regulatorem elektronicznym służącym do sterowania elektrycznymi systemami grzejnymi. Przekaźnik z 1-polowym zestykiem o obciążalności 16A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami grzejnymi o mocy do 3600W (obciążenie rezystancyjne). Obudowa modułowa termostatu przystosowana jest do montażu na szynie DIN (2 standardowe moduły). Termostat współpracuje z grupą czujników NTC (seria ETF .44/99 lub ETF .22) umożliwiających pomiar temperatury w różnorodnych warunkach środowiskowych.

Działanie:

Zmiana temperatury czujnika NTC podłączonego do wejścia pomiarowego termostatu powoduje zmianę jego rezystancji, która porównywana jest z rezystancją odpowiadającą wartości temperatury ustawionej pokrętłem na panelu czołowym termostatu. Jeżeli temperatura czujnika spadnie poniżej wartości ustawionej nastąpi zamknięcie zestyku (podanie napięcia na obwód grzejny lub cewkę stycznika) i zapalenie czerwonej diody na panelu czołowym termostatu. Wyłączenie ogrzewania nastąpi przy wzroście temperatury czujnika powyżej wartości ustawionej na termostacie + wartość histerezy 0,4°C. Termostat posiada dodatkową funkcję obniżki temperatury o wartość 5°C uaktywnianą po podaniu fazy zasilającej termostat (230V) na zacisk nr 3.

Dane techniczne:
